Apa Itu Gerbang Logika, Pengertian, Jenis dan Fungsinya

Apa itu Gerbang logika ? Bagi yang belajar teknik digital pasti familiar dengan istilah ini. Gerbang logika atau logic gates adalah rangkaian yang tersusun dari komponen elektronika yang berfungsi untuk mengolah informasi atau data digital. Disebut Gate atau Gerbang karena masukan (input) yang memasuki rangkaian ini akan menentukan nilai dari keluaran (output) nya.

Gerbang logika berangkat dari konsep Aljabar Boolean yang dikembangkan oleh seorang matematikawan bernama George Boole pada tahun 1847. Karya Boole mengenai logika diterbitkan pada Pamflet yang berjudul The Mathematical Analysis of Logic, being an Essay towards a Calculus of Deductive Reasoning.

Pada tahun 1938, Claude Shannon (dikenal sebagai Bapak Teknologi Infomasi) menggunakan konsep aljabar Boole pada rangkaian saklar telepon (telephone switching circuit). Seiring ditemukannya Transistor pada tahun 1947 dan menggantikan tabung Vakum, Rangkaian gerbang logika menjadi semakin masif penggunaannya.

Pada dasarnya, ada tiga macam gerbang logika dasar, yaitu AND, OR dan NOT. Dari ketiga gerbang ini dapat dirangkai untuk menghasilkan gerbang logika baru, yakni NAND (Kebalikan AND), NOR (Kebalikan OR), XOR (Exclusive OR) dan XNOR (Exclusive NOR).


Gerbang logika hanya mengasilkan 2 jenis keluaran (Output) yaitu 0 dan 1. Keluaran ini memiliki Kesamaan atau ekuivalen dengan berbagai Istilah yang sering kita dengar. Perhatikan tabel dibawah :

Ekuivalent kondisi logika High dan LOW

Berikut ini adalah Jenis - jenis gerbang logika yang dipakai pada sistem digital :


1. Gerbang AND

Pengertian Gerbang AND

Gerbang AND adalah gerbang logika yang inputnya akan berbilai High (1) hanya jika semua Inputnya bernilai High (1).

Artinya, untuk menghasilkan keluaran High atau 1 pada outputnya, semua input baik  2, 3 atau 4 input harus memiliki logika 1.

Perumpamaan sederhana untuk Gerbang AND : 'Dyto akan menikah, kalau calon istrinya cantik DAN kaya'. Artinya, Dyto mau menikah (1/Benar), hanya jika calon istrinya memenuhi semua kriteria, yaitu Cantik AND Kaya. Jika tidak, maka Dyto tidak akan menikah (0/Salah).

Simbol Gerbang AND

Simbol AND dapat dilihat pada gambar dibawah. Pada operasi matematika, Gerbang AND diwakili oleh tanda titik atau dot(.). Contohnya pada gambar, Operasi matematisnya adalah A . B = C.

Simbol gerbang AND

Tabel Kebenaran Gerbang AND

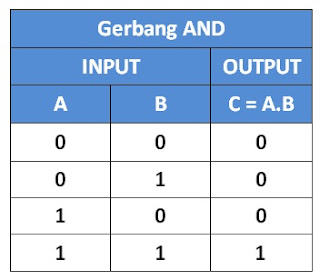

Tabel kebenaran gerbang AND 2 input
Gerbang AND 2 input

Tabel kebenaran gerbang AND 3 input
 Gerbang AND 3 input

2. Gerbang OR

Pengertian Gerbang OR

Gerbang OR adalah gerbang logika yang inputnya akan bernilai High (1) apabila salah satu dari inputnya bernilai High (1).

Artinya, untuk mengasilkan keluaran High maka cukup memberikan Input logika High pada salah satu inputnya.

Perumpamaan sederhana untuk Gerbang OR : Diny akan menikah, kalau calon suaminya tampan ATAU kaya. Artinya, hanya perlu satu kriteria yang benar, Tampan, OR Kaya, maka Diny akan menikah (Apalagi sudah tampan kaya pula).

Simbol Gerbang OR

Simbol OR dapat dilihat pada gambar dibawah. Pada operasi matematis, gerbang OR diwakili oleh tanda tambah atau plus (+). Contohnya pada gambar, operasi matematisnya adalah A + B = C.


Tabel Kebenaran Gerbang OR

Tabel kebenaran gerbang OR 2 input
Gerbang OR 2 input

Tabel kebenaran gerbang OR 3 input
Gerbang OR 3 input

3. Gerbang NOT

Pengertian Gerbang NOT

Gerbang NOT adalah gerbang logika yang Outputnya adalah kebalikan dari inputnya. Artinya, jika Input NOT adalah High (1), maka Outputnya pasti Low (0) atau sebaliknya, jika inputnya Low maka Outputnya High. Gerbang ini hanya memiliki satu input saja.

Perumpamaan (paling) sederhana untuk Gerbang NOT : Dyto BUKAN Diny, atau Diny BUKAN Dyto. Karena Dyto adalah Pria, dan Diny adalah Wanita.

Simbol Gerbang NOT

Simbol NOT dapat dilihat pada gambar dibawah. Pada operasi matematis, gerbang NOT diwakili oleh simbol koma atas (') atau garis mendatar (-) diatas  Outputnya. Contohnya pada gambar, operasi matematisnya adalah A = 'A, atau A = A.

Simbol gerbang NOT

Tabel Kebenaran Gerbang NOT

Tabel kebenaran gerbang NOT

4. Gerbang NAND

Pengertian Gerbang NAND

Gerbang NAND atau NOT-AND adalah gerbang logika kebalikan dari AND, dimana Outputnya akan bernilai High (1) apabila salah satu atau semua inputnya bernilai Low (0).

Artinya, Jika semua Inputnya bernilai High, justru Outputnya akan bernilai Low, kebalikan dari AND.

Simbol Gerbang NAND

Gerbang NAND pada dasarnya adalah gerbang AND yang Outputnya terhubung pada sebuah gerbang NOT, sehingga membalik output yang seharusnya. Simbol NAND dapat dilihat pada gambar dibawah. Operasi matematis untuk gerbang NAND adalah menambahkan garis mendatar (-) pada inputnya.


Simbol gerbang NAND

Tabel Kebenaran Gerbang NAND

Tabel kebenaran gerbang NAND 2 input
Gerbang NAND 2 input

Tabel kebenaran gerbang NAND 3 input
Gerbang NAND 3 input


5. Gerbang NOR

Pengertian Gerbang NOR

Gerbang NOR atau NOT-OR adalah gerbang kebalikan dari OR, dimana outputnya akan bernilai High (1) apabila semua inputnya bernilai Low (0).

Artinya, apabila salah satu inputnya bernilai High, maka outputnya akan bernilai Low, kebalikan dari OR.

Simbol Gerbang NOR

Seperti pada NAND,  gerbang OR terhubung pada sebuah gerbang NOT, sehingga membalik logika outputnya, sehingga menjadi NOR. Simbolnya dapat dilihat pada gambar dibawah. Untuk operasi matematisnya, tinggal menambahkan garis mendatar (-) pada inputnya.


Simbol gerbang NOR

Tabel Kebenaran Gerbang NOR

Tabel kebenaran Gerbang NOR 2 Input
Gerbang NOR 2 input

Tabel kebenaran Gerbang NOR 3 Input
Gerbang NOR 3 input

6. Gerbang XOR

Pengertian Gerbang XOR

XOR atau Exclusive OR adalah gerbang logika dimana outputnya akan bernilai High(1) apabila jumlah inputnya yang bernilai High berjumlah ganjil.

Defenisi tersebut berlaku baik pada gerbang XOR 2 input, 3 input maupun 4 input. Apabila input yang bernilai High berjumlah genap, maka dipastikan output XOR akan bernilai Low (0).

Simbol Gerbang XOR

Simbol gerbang XOR

Tabel Kebenaran Gerbang XOR

Tabel kebenaran gerbang XOR 2 input
Gerbang XOR 2 input

Tabel kebenaran gerbang XOR 3 input
Gerbang XOR 3 input

7. Gerbang XNOR

Pengertian Gerbang XNOR

XNOR atau Exclusive NOR adalah gerbang logika kebalikan dari XOR, dimana Outputnya akan bernilai High(1) apabila Inputnya yang bernilai High berjumlah nol atau genap.

Defenisi tersebut berlaku pada XNOR 2 input, 3 input maupun 4 input. Artinya, pada gerbang XNOR, apabila input High berjumlah ganjil, maka dipastikan outputnya akan bernilai Low.

Simbol Gerbang XNOR

Simbol gerbang XNOR

Tabel Kebanaran XNOR

Tabel kebenaran gerbang XNOR 2 input
Gerbang XNOR 2 input

Tabel kebenaran gerbang XNOR 3 input
Gerbang XNOR 3 input

Fungsi Gerbang Logika

Gerbang logika dirangkai dan disusun menjadi rangkaian sistem dgital yang lebih kompleks. Rangkaian ini mengolah berbagai data digital datam berbagai bentuk. Beberapa rangkaian tersebut adalah :
  1. Shift Register
  2. Flip-Flop
  3. Encoder
  4. Decoder
  5. Counter
  6. Multiplexer
  7. Demultiplexer
  8. Latch
Pada sistem komputer, logic gates dirangkai menjadi memori- memori dan register-register, seperti Random Acces Memory (RAM). Dibutuhkan ribuan bahkan jutaan logic gates pada komponen sistem komputer.
